Инструкция:

Два управляющих провода — красный и чёрный — подключаются к проводам штатного питания фары, на которых при включении ближнего света появляется напряжение:

• 🔴 Красный — к проводу с «+» (плюс)
• ⚫️ Чёрный — к проводу с «–» (минус / масса)

💡 Совет: перед подключением проверьте полярность мультиметром при включённом ближнем свете — это исключит ошибку.

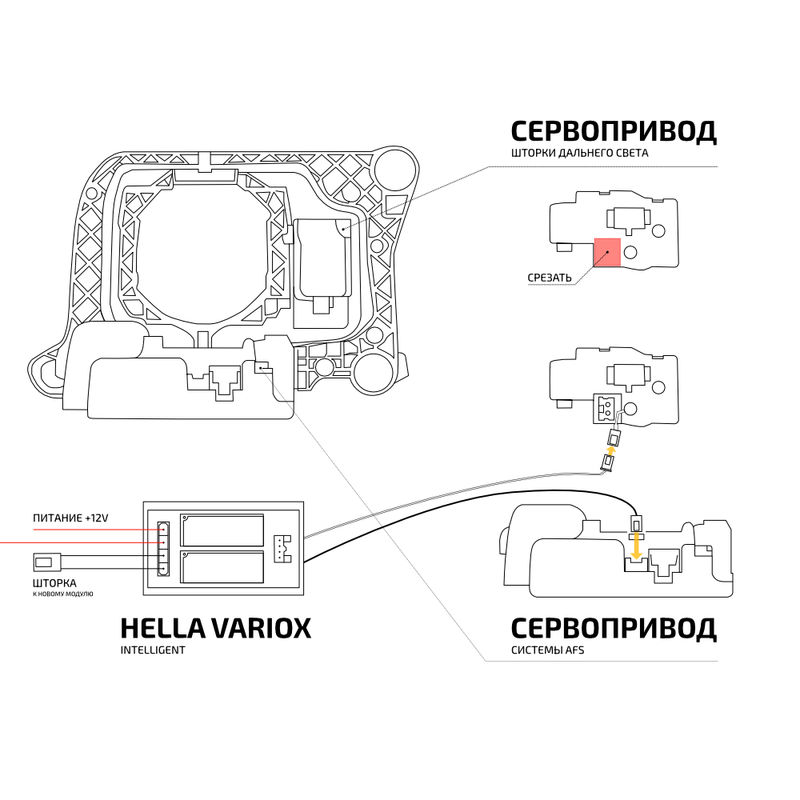

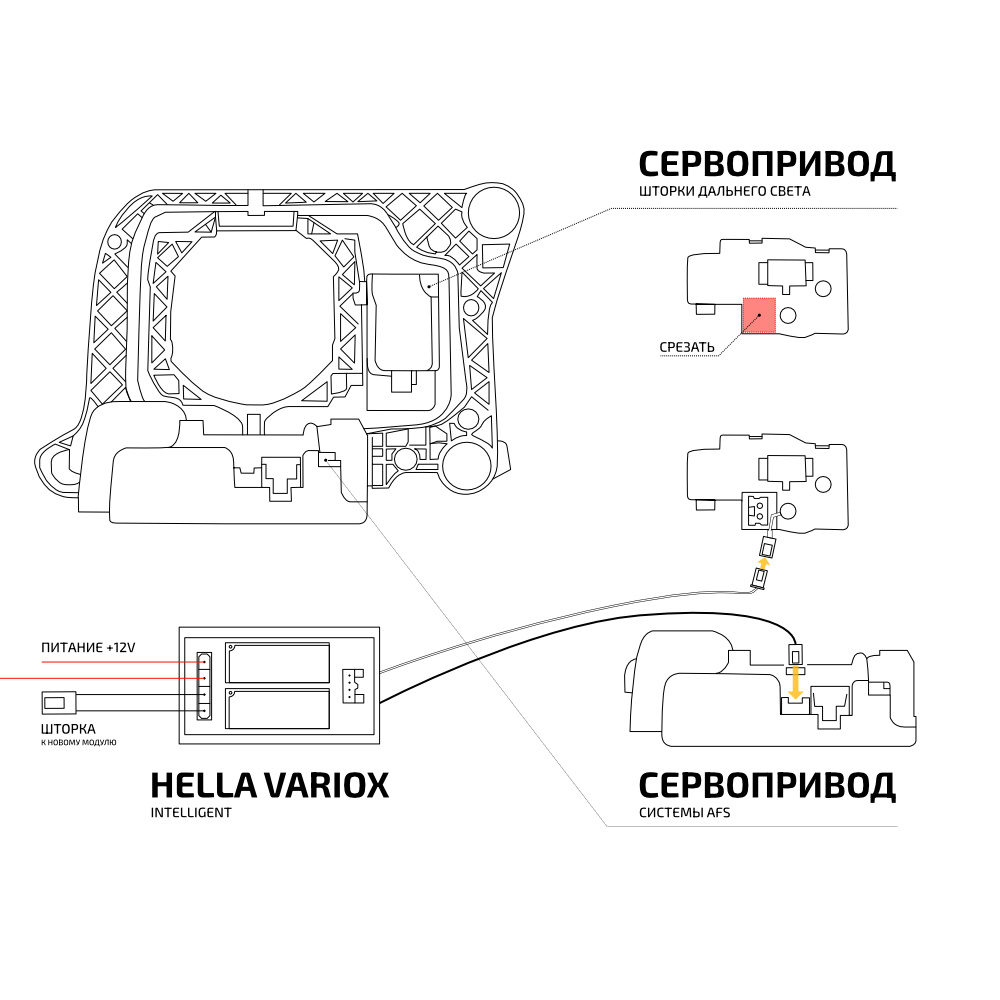

Чтобы подключить разъёмы модуля к моторчику адаптивной шторки, нужно добраться до его внутренней контактной группы. Для этого:

1. Снимите моторчик шторки с фары.
2. На корпусе моторчика аккуратно прорежьте окно в указанном месте (см. фото ниже — отмечено жёлтой стрелкой).
3. Через прорезанное отверстие вы получите доступ к контактам моторчика.

К открывшимся контактам моторчика подключите оставшиеся два провода модуля:

• 🟤 Коричневый провод
• ⚪️ Белый провод

Эти провода управляют работой шторки нового модуля (переключение ближний/дальний свет).

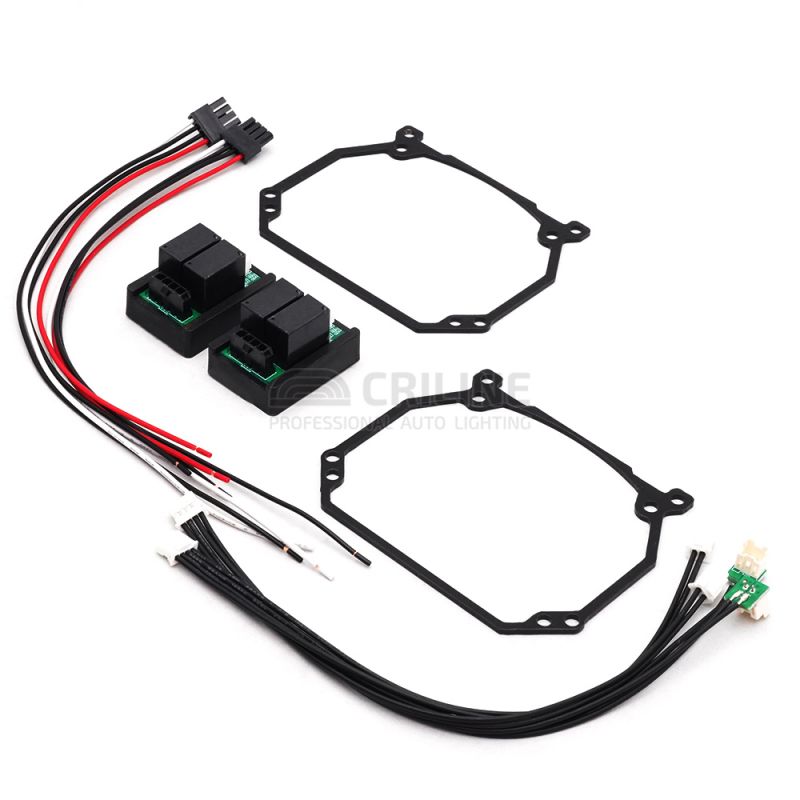

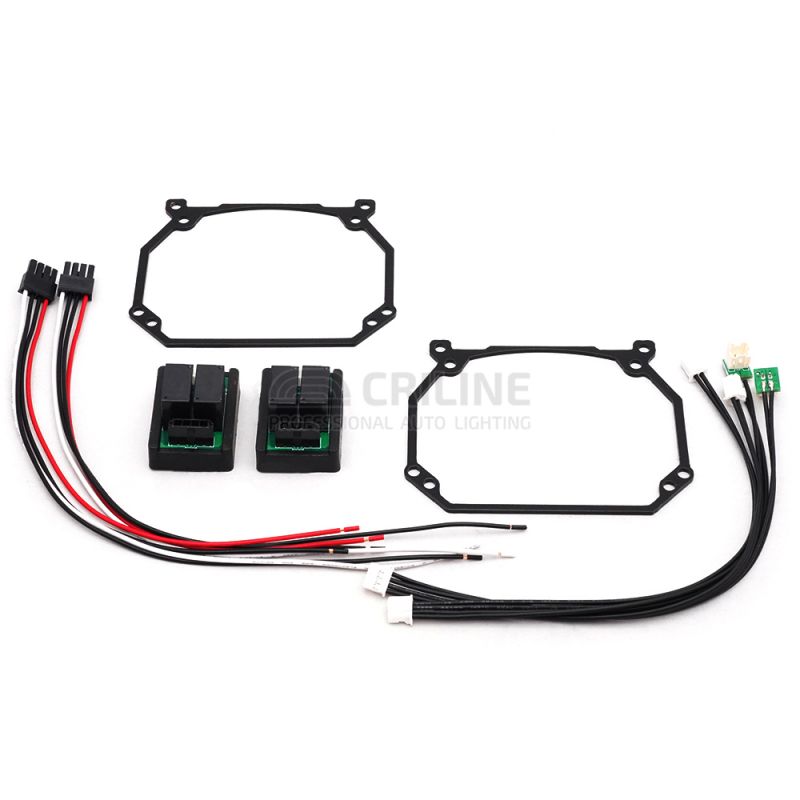

Переходные рамки для лёгкой установки светодиодных линз и биксеноновых линз Hella 3R в автомобиль Опель Астра  годов выпуска

Преимущества переходных рамок для установки биксеноновых линз Hella 3R:

• При замене полностью сохраняется заводская конструкция креплений;
• Сохраняется положение модуля в фаре и горизонт свечения;
• Значительно ускоряется процесс установки новых линз;
• Для замены подходят абсолютно любые модули Hella 3R.

Цвет рамки может отличаться.
Нужны ли доработки?

В 80-90% случаев при замене линз требуются доработки. Ретрофит - это не штатная замена детали, в большинстве случаев доработки не значительные, но иногда требуются значительные доработки корпуса фары, масок, переходной рамки или самой линзы.
